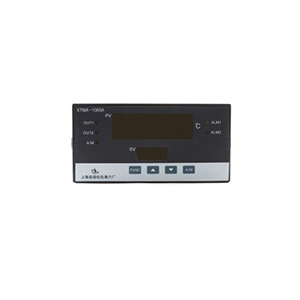

XTMC-1000A-B智能数字显示调节仪

智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器 件，采用SMT表面贴装元器件及相应的生产工艺，使得仪表具有功能强、性能可靠、体积小等特点。规格参数热电

智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器 件，采用SMT表面贴装元器件及相应的生产工艺，使得仪表具有功能强、性能可靠、体积小等特点。

规格参数

热电偶

B：0～1800℃  S：0～1600℃

K：0～1300℃  E：0～800℃

T：0～300℃  J：0～800℃

WU-Re3-25   0～2000℃

热电阻

Pt100(L)：-100.0～300℃

Pt100(H)：-200～600℃

Cu50    ：0.0～150.0℃

线性输入

mV输入：0～10mv.DC；0～50mV.DC  0～100mv.DC

电压输入：0～5V DC；    1～5V.DC

电流输入：0～10mA.DC：4～20mA DC

辐射感温器：WFT-202(F1 石英玻璃)400～1200℃

WFT-202(F2，K9玻璃)700～2000℃

输出形式

控制方式

0：电流 0～10mA.DC(大负载电阻1.5kΩ)

1：电流 4-20mA.DC(大负载电阻800Ω)

2：继电器   触点容量3A／250VAC阻性负载

SSR固态继电器   容量1A／250VAC阻性负载

脉冲电压   24VDC(大电流30mA)

控制参数

比例带(Pb) 0～400.0％：

积分时间(Ti) 0-3600秒(O为切除积分作用)

微分时间(Td) 0～1800秒 ：

控制不灵敏区(Hy) 0～9999；

控制周期(t) 1～120秒；

报警

二组继电器触点输出可任意组成以下方式：

1.上限报警

2.下限报警  (二位式控制)

3.上、下限报警(三位式控制)

4.上、上限报警

5.下、下限报警

触点不灵敏区为0～9999可调。

触点容量为2A、250V AC，无感负载。

过程量输出    0～10mA DC、4～20mA DC、0～5V.DC   1～5V DC

供电电源

变压器供电：220V 4-10％50Hz～60Hz

开关电源：85V～264VAC  50Hz～60Hz

变送器供电电源：24V、30mADC
