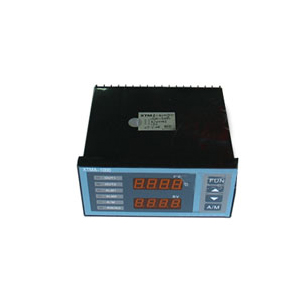

XTMD-1000A-B智能数字显示调节仪

采用XJ的SMT表面贴装技术。采用XJ的开关电源，使仪表更显轻巧。具有全输入功能。精度为±0.5FS±1dig。分辨率为14dit。线性输入时量程可随意迁移。具有传感器误差修正功能。多种调节输出形式，

采用XJ的SMT表面贴装技术。采用XJ的开关电源，使仪表更显轻巧。具有全输入功能。精度为±0.5FS±1dig。分辨率为14dit。线性输入时量程可随意迁移。具有传感器误差修正功能。多种调节输出形式，并具有PID自整定功能。

规格参数

热电偶

B：0～1800℃  S：0～1600℃

K：0～1300℃  E：0～800℃

T：0～300℃  J：0～800℃

WU-Re3-25   0～2000℃

热电阻

Pt100(L)：-100.0～300℃

Pt100(H)：-200～600℃

Cu50    ：0.0～150.0℃

线性输入

mV输入：0～10mv.DC；0～50mV.DC  0～100mv.DC

电压输入：0～5V DC；    1～5V.DC

电流输入：0～10mA.DC：4～20mA DC

辐射感温器     WFT-202(F1 石英玻璃)400～1200℃

WFT-202(F2，K9玻璃)700～2000℃

控制方式

0：电流 0～10mA.DC(大负载电阻1.5kΩ)

1：电流 4-20mA.DC(大负载电阻800Ω)

2：继电器   触点容量3A／250VAC阻性负载

SSR固态继电器   容量1A／250VAC阻性负载

脉冲电压   24VDC(大电流30mA)

控制参数

比例带(Pb) 0～400.0％：

积分时间(Ti) 0-3600秒(O为切除积分作用)

微分时间(Td) 0～1800秒 ：

控制不灵敏区(Hy) 0～9999；

控制周期(t) 1～120秒；

报警

二组继电器触点输出可任意组成以下方式：

1上限报警

2.下限报警  (二位式控制)

3.上、下限报警(三位式控制)

4.上、上限报警

5.下、下限报警

触点不灵敏区为0～9999可调。

触点容量为2A、250V AC，无感负载。

过程量输出    0～10mA DC、4～20mA DC、0～5V.DC   1～5V DC

供电电源

变压器供电：220V 4-10％50Hz～60Hz

开关电源：85V～264VAC  50Hz～60Hz

变送器供电电源：24V、30mADC
