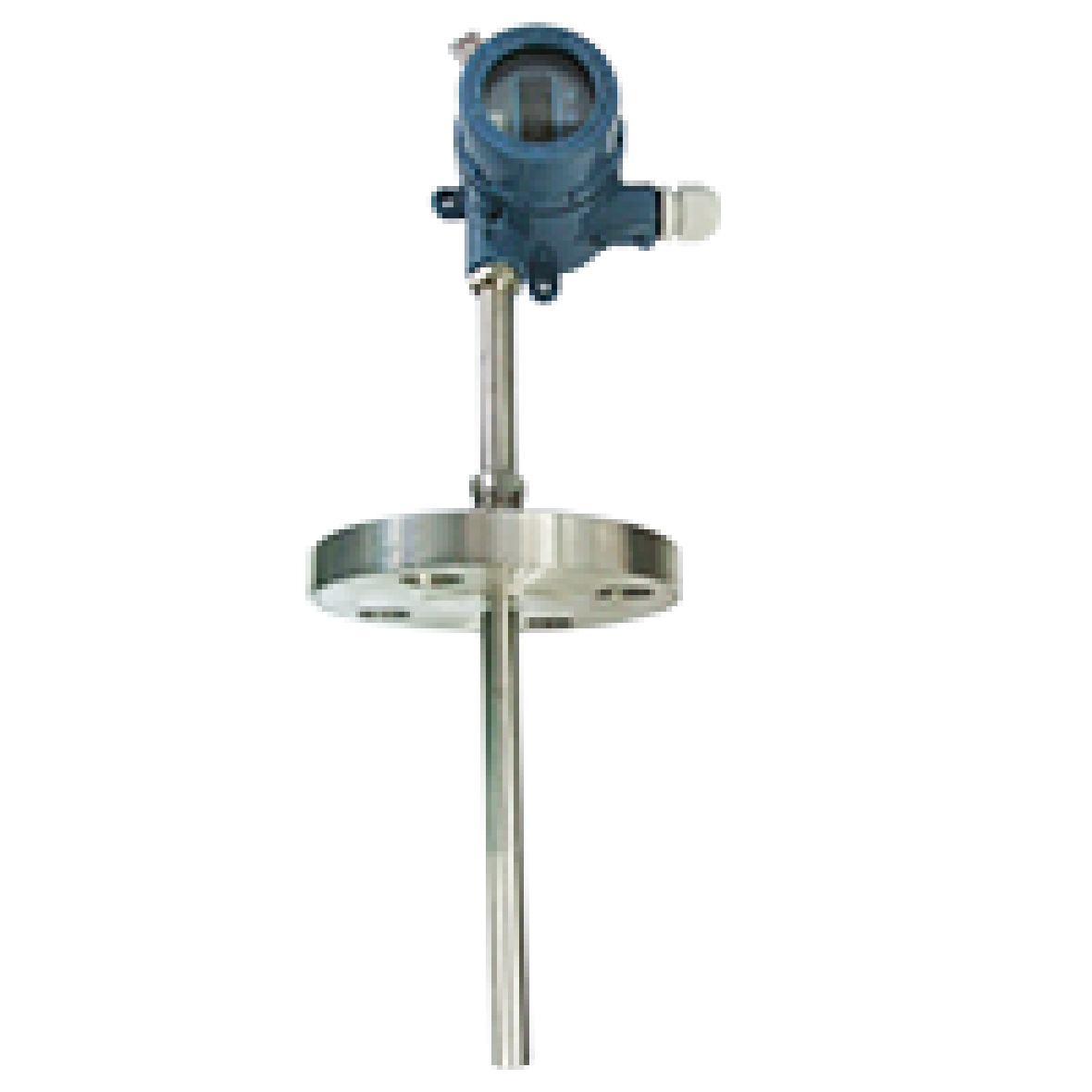

SBWR-2282/WRN-430一体化温度变送器

产品简介WR-2282/WRN-430带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中－200～1600℃范围内的液

产品简介

WR-2282/WRN-430带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中－200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。

规格参数

热电偶电动势允许偏差

注：1）t为被测温度（℃）

     2）允许偏差，取两者中较大的一个值。

铂热电阻的精度等J：A或BJ

分度号：Pt100      0℃时的电阻值：R0=100±0.06Ω（AJ）

                                 R0=100±0.12Ω（BJ）

允许偏差Δt(℃):Pt100±(0.15+0.002∣t∣)(AJ)

               Pt100±(0.30+0.005∣t∣)(BJ)

               Cu50±0.1%R0

               Cu100±0.1%R0

热响应时间：Т0.5<90S

□变送器部件

输入：热电阻：Pt100、Cu50、Cu100

热电偶：K.E.S.B.T.N.

输出：在量程范围内输出4～20mA直流信号与热电阻的输入电阻信号成线性与热电偶输入的毫伏信号成线性。

基本误差：计算公式 Δ=Δ1+Δ2

                  Δ1热电偶（阻）允差对应输出基本误差。

                  Δ2变送器输出基本误差Δ2=±0.5%FS

传送方式：二线制

变送器工作电源电压低12V，高35V，额定工作电压24V。

负载：J限负载电阻按下式计算：

RL（max）=50×(Vmin－12)(即24V时负载电阻可在0～600Ω范围内选用，额定负载250Ω。)

□正常工作环境：

a.环境温度：－25℃～80℃（危险场所不高于70℃）。

b.相对湿度：5%～95%。

c.机械振动：f≤55Hz，振幅<0.15mm

d.周围空气中不含有引起变送器腐蚀的介质。

e.环境温度影响：≤0.05%/1℃

□产品选型资料
