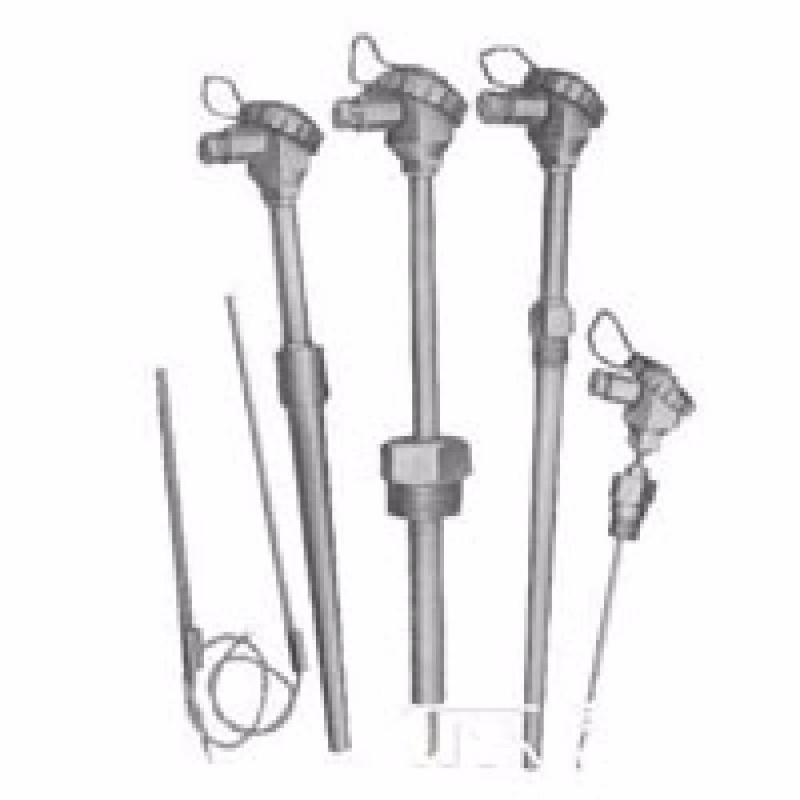

WRNR-13电站测温用热电偶

产品简介WRNR-13电站测温用热电偶采用防水式接线盒，适合石油化工的环境要求；固定螺纹的标准符合JB/T5219—91和JB/5583—91热电偶、热电阻的规定；固定法兰除符合上述标准的同时，增加三

产品简介

WRNR-13电站测温用热电偶采用防水式接线盒，适合石油化工的环境要求；固定螺纹的标准符合JB/T5219—91和JB/5583—91热电偶、热电阻的规定；固定法兰除符合上述标准的同时，增加三种不同焊接方法，不同形式密封面的固定法兰安装盘，供选择和满足不同用户的需要。

规格参数

量程规格:

注:“t”为感温元件实测温度，

公称压力:一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

热电偶J缘电阻:常温J缘电阻的试验电压为直流500V。测量常温J缘电阻的大气条件为：温度15～35℃，相对温度45%，大气压力86～106kpa。

 对于长度超过1米的热电偶，它的常温J缘电阻值与其长度的乘积应不小于100MΩ·m

    即：Rr·L〉>100MΩ L>1m

  式中：Rr-热电偶的常温J缘电阻值，MΩ；

   L-热电偶的长度，m

 对于长度等于或不足1米的热电偶，它的常温J缘电阻值应不小于100MΩ。

□产品规格

置入长度I（mm）:50、100、150

注：*│1(mm)=│+100或│+150
